بلبرینگ تماس زاویه ای INA

بلبرینگ تماس زاویه ای INA دارای زاویه بین رینگ داخلی و خارجی بوده، این ویژگی باعث تحمل بار محوری و شعاعی می شود. در صورت بزرگتر بوده زاویه بین رینگ های بار بیشتری تحمل می کند. این بلبرینگ ها در سایز های مختلفی تولید شده و به بلبرینگ های هفت هزاری معروف می باشد. بلبرینگ های تماس زاویه ای در دستگاه های تراش، CNC، فرز های دور بالا، ماشین آلات صنعتی که نیاز به دور و قدرت بالا به صورت همزمان دارند و اکثر کارخانه جات مورد استفاده قرار می گیرند.

بلبرینگ تماس زاویه ای INA دارای رینگ های نازک به همراه قفسه های پلاستیکی و ساچمه های استوانه ای می باشند. از استاندارد DIN ISO 5 402-1 جهت تلرانس و ابعاد غلتنده استفاده می گردد. خط تماس اصلاح شده بین ساچمه های استوانه ای و شیار ها مانع ایجاد صدمه به لبه ها می گردد. در مقایسه با بلبرینگ های محوری سری AXS دارای سطح مقطع کوچکتر بوده، در حالی ظرفیت تحمل بار بالایی دارد. به دلیل سطح مقطع کوچک رینگ ارتفاع بخش شعاعی ۷ تا ۱۰ میلی متر می رسد.

نوع تحمل بار بلبرینگ تماس زاویه ای INA

بلبرینگ تماس زاویه ای INA بار های شعاعی و بار های محوری ناشی از ممان ها را تحمل می کند. هنگامی که به صورت جفت قرار می گیرد بار های خیلی بالایی را تحمل می کند.

چیدمان بلبرینگ های تماس زاویه ای INA X یا O

بلبرینگ های تماس زاویه ای اینا برای چیدمان های X یا O مناسب است. در چیدمان O کنس و خط تماس در نقطه بیرون تشکیل می شود، در حالی که در چیدمان X خط تماس در نقطه داخل تشکیل می گردد. بیرینگ با چیدمان O قابلیت مقاومت در برابر انحراف را دارند.

زاویه تماس بلبرینگ تماس زاویه ای INA

سری های AXS بلبرینگ تماس زاویه ای INA در زاویه تماس های ۴۵ و ۶۰ درجه ساخته می شوند. زوایه تماس بزرگتر باعث تحمل بار محوری بیشتری می گردد. زاویه تماس ۴۵ درجه برای بار های محوری و شعاعی و انحراف و زاویه تماس ۶۰ درجه برای بار های محوری و انحراف مناسب است.

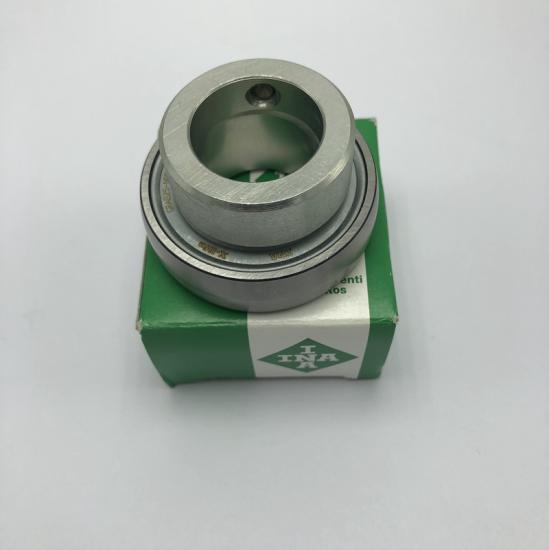

بلبرینگ تماس زاویه ای INA

کاربرد بلبرینگ های تماس زاویه ای INA

جهت بار های ترکیبی محوری و شعاعی
فضای نصب محوری و شعاعی کوچک
عملیات چرخشی
سرعت پایین

دمای کار مجاز بلبرینگ تماس زاویه ای INA

دمای کار مجاز بلبرینگ های تماس زاویه ای INA بین ۲۰- الی ۱۲۰+ می باشد.

عمر بلبرینگ تماس زاویه ای INA به موارد زیر بستگی دارد

بار
سرعت کارکرد
احتمال آماری ظهور اولین شکست

کد های بلبرینگ تماس زاویه ای اینا (INA)

قطر داخلی ۸ میلیمتر: AXS0816
قطر داخلی ۱۲ میلیمتر: AXS1220
قطر داخلی ۲۰ میلیمتر: AXS2034
قطر داخلی ۳۵ میلیمتر: AXS3550
قطر داخلی ۴۵ میلیمتر: AXS4558
قطر داخلی ۶۰ میلیمتر: AXS6074
قطر داخلی ۸۵ میلیمتر: AXS8599
قطر داخلی ۱۰۱ میلیمتر: AXS100115
قطر داخلی ۱۱۵ میلیمتر: AXS115129
قطر داخلی ۱۲۰ میلیمتر: AXS120134
قطر داخلی ۱۴۰ میلیمتر: AXS140154
قطر داخلی ۱۴۵ میلیمتر: AXS145169
قطر داخلی ۱۵۰ میلیمتر: AXS150164
قطر داخلی ۱۶۰ میلیمتر: AXS160180
قطر داخلی ۱۷۵ میلیمتر: AXS175200
