معرفی کاتالوگ بلبرینگ SKF

معرفی کاتالوگ بلبرینگ SKF

کاتالوگ‌های SKF، به عنوان یک منبع اطلاعاتی جامع، راهنمای کاملی برای تمامی محصولات این شرکت در زمینه بلبرینگ‌ها و متعلقات آن‌ها هستند. اگرچه نسخه‌های چاپی ممکن است به صورت دوره‌ای منتشر شوند، اما SKF همواره نسخه‌های الکترونیکی و به‌روزرسانی‌های مداوم را از طریق وب‌سایت رسمی خود در دسترس قرار می‌دهد. در حال حاضر که در سال ۲۰۲۵ قرار داریم، کاتالوگ SKF 2024 و سایر آخرین نسخه‌های رسمی شامل اطلاعات گسترده‌ای از محصولات SKF است. یکی از مهم‌ترین کاتالوگ‌ها، کاتالوگ “Rolling bearings – ref. 17000” است که به طور جامع به انواع بلبرینگ‌های غلتشی می‌پردازد. انتظار می‌رود کاتالوگ ۲۰۲۵ نیز به زودی یا در آینده نزدیک منتشر شود.

ویژگی‌های کاتالوگ بلبرینگ SKF: کاتالوگ‌های SKF، به خصوص نسخه‌های PDF آن‌ها، دارای ویژگی‌هایی هستند که آن‌ها را به ابزاری قدرتمند برای متخصصان تبدیل می‌کنند:

جامعیت اطلاعات: شامل تمامی جزئیات فنی، ابعاد، تلرانس‌ها، بارهای مجاز، سرعت‌های حدی، انواع روانکاری و آب‌بندی.
به‌روزرسانی مداوم: SKF اطلاعات محصول خود را به طور منظم به‌روزرسانی می‌کند و این تغییرات در نسخه‌های الکترونیکی و گاهی اوقات در نسخه‌های جدیدتر کاتالوگ‌های چاپی منعکس می‌شوند.
قابلیت جستجو: فایل‌های PDF معمولاً دارای قابلیت جستجو هستند که به کاربران امکان می‌دهد به سرعت به اطلاعات مورد نیاز خود دسترسی پیدا کنند.
نمودارها و جداول گویا: استفاده از نمودارها، تصاویر فنی و جداول مقایسه‌ای، درک مفاهیم پیچیده را آسان‌تر می‌کند.
فرمت استاندارد: فرمت PDF امکان مشاهده و چاپ آسان را در تمامی سیستم‌عامل‌ها فراهم می‌آورد.

زبان، ساختار و بخش‌های مختلف فایل: کاتالوگ‌های اصلی SKF عمدتاً به زبان انگلیسی منتشر می‌شوند که زبان استاندارد فنی در سطح بین‌الملل است. این کاتالوگ‌ها معمولاً دارای ساختار منظمی هستند که شامل بخش‌های زیر می‌شود:

مقدمه: معرفی کلی محصولات و فلسفه SKF.
بخش فنی (Technical Section): این بخش قلب کاتالوگ است و شامل اطلاعات تئوری و عملی در مورد انتخاب، محاسبه طول عمر، روانکاری، نصب و نگهداری بلبرینگ‌ها است. مباحثی مانند:
اصول انتخاب بلبرینگ (Bearing selection principles)
محاسبه عمر بلبرینگ (Bearing life calculation)
فاکتورهای تأثیرگذار بر عملکرد بلبرینگ (Factors influencing bearing performance)
تنش‌های مجاز و تلرانس‌ها (Permissible stresses and tolerances)
روش‌های نصب و جداسازی (Mounting and dismounting procedures)
روانکاری و سیستم‌های روانکاری (Lubrication and lubrication systems)
مسائل مربوط به دما و سرعت (Temperature and speed considerations)
بخش محصولات (Product Section): در این بخش، جزئیات فنی هر نوع بلبرینگ به صورت جداگانه ارائه می‌شود. برای هر سری از بلبرینگ‌ها، جداولی شامل ابعاد (قطر داخلی، خارجی، عرض)، وزن، ظرفیت‌های بار دینامیکی و استاتیکی، سرعت‌های مرجع و حدی، و انواع پسوندها و پیشوندهای مربوط به مشخصات خاص (مانند نوع آب‌بندی، لقی داخلی، جنس قفسه) آورده شده است. این بخش بر اساس نوع بلبرینگ (شیار عمیق، تماس زاویه‌ای، کف‌گرد و…) دسته‌بندی می‌شود.
ضمیمه‌ها: شامل واژه‌نامه اصطلاحات فنی، اطلاعات تبدیل واحدها، و فهرست کدهای محصول.

مزایای استفاده از کاتالوگ در طراحی و خرید:

دقت در طراحی: مهندسان می‌توانند با دسترسی به اطلاعات دقیق ابعادی و ظرفیتی، طراحی‌های خود را بهینه کرده و از انطباق کامل بلبرینگ با سایر اجزای مکانیکی اطمینان حاصل کنند.
کاهش ریسک خرابی: انتخاب بلبرینگ بر اساس مشخصات فنی صحیح، طول عمر سیستم را افزایش داده و احتمال خرابی‌های زودرس را به حداقل می‌رساند.
صرفه‌جویی در زمان و هزینه: با انتخاب درست در مرحله طراحی و خرید، از نیاز به تعویض‌های مکرر و هزینه‌های تعمیرات و نگهداری ناخواسته جلوگیری می‌شود.
اطمینان از اصالت کالا: با مقایسه مشخصات بلبرینگ‌های خریداری شده با اطلاعات کاتالوگ، می‌توان از اصالت و کیفیت آن‌ها تا حد زیادی اطمینان حاصل کرد.
آموزش و ارتقاء دانش فنی: کاتالوگ به عنوان یک منبع آموزشی، به مهندسان و تکنسین‌ها کمک می‌کند تا دانش خود را در زمینه بلبرینگ‌ها و کاربردهای آن‌ها افزایش دهند.

۳. انواع بلبرینگ‌های SKF

SKF مجموعه‌ای بسیار گسترده از بلبرینگ‌ها را برای پاسخگویی به نیازهای متنوع صنعتی تولید می‌کند. شناخت انواع اصلی بلبرینگ‌ها و کاربردهای هر یک، برای انتخاب صحیح ضروری است.

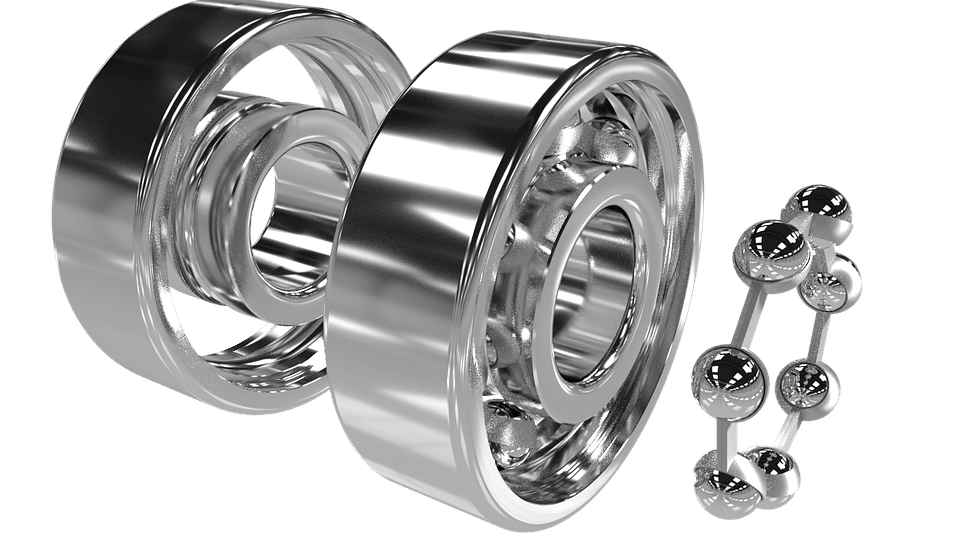

۳.۱. بلبرینگ شیار عمیق (Deep Groove Ball Bearings)

این بلبرینگ‌ها پرکاربردترین نوع در صنعت هستند.

ساختار: دارای دو رینگ با شیارهای عمیق برای ساچمه‌ها.
قابلیت: توانایی تحمل بارهای شعاعی بالا و بارهای محوری در هر دو جهت را دارند.
مزایا: کارایی بالا در سرعت‌های بالا، نیاز به نگهداری کم، طراحی ساده و اقتصادی.
کاربردها: موتورهای الکتریکی، گیربکس‌های کوچک، ابزارآلات برقی، لوازم خانگی و پمپ‌ها.
انواع خاص:
یک ردیفه (Single Row): رایج‌ترین نوع.
دو ردیفه (Double Row): برای بارهای شعاعی و محوری بالاتر، اما در فضای محدودتر.
آب‌بندی شده (Sealed – ZZ, 2RS): با درپوش فلزی (ZZ) یا پلاستیکی (2RS) برای محافظت در برابر آلودگی و حفظ روانکار.

۳.۲. بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearings)

این بلبرینگ‌ها برای تحمل بارهای ترکیبی (شعاعی و محوری به صورت همزمان) طراحی شده‌اند.

ساختار: شیارهای رینگ‌ها به گونه‌ای طراحی شده‌اند که تماس ساچمه‌ها با رینگ‌ها در یک زاویه مشخص (زاویه تماس) برقرار شود.
قابلیت: تحمل بارهای محوری در یک جهت (برای یک ردیفه) یا هر دو جهت (برای دو ردیفه)، سرعت‌های بالا و دقت بالا.
انواع:
یک ردیفه (Single Row): معمولاً به صورت جفت نصب می‌شوند (رو به رو، پشت به پشت، یا پشت سر هم) برای تحمل بار محوری در دو جهت یا افزایش ظرفیت بار.
دو ردیفه (Double Row): عملکرد مشابه دو بلبرینگ تک ردیفه نصب شده پشت به پشت را ارائه می‌دهند، اما در فضای کمتری.
کاربردها: اسپیندل‌های ماشین‌ابزار، گیربکس‌های خودرو، پمپ‌های فشار قوی و کمپرسورها.

۳.۳. بلبرینگ خودتنظیم (Self-Aligning Ball Bearings)

این بلبرینگ‌ها برای کاربردهایی که ممکن است ناهم‌راستایی شفت و هوزینگ وجود داشته باشد، ایده‌آل هستند.

ساختار: رینگ بیرونی دارای یک مسیر ساچمه کروی شکل است که به بلبرینگ اجازه می‌دهد در صورت ناهم‌راستایی، خود را تنظیم کند.
قابلیت: تحمل ناهم‌راستایی‌های استاتیکی و دینامیکی، بارهای شعاعی و بارهای محوری متوسط.
مزایا: عمر طولانی‌تر در شرایط ناهم‌راستایی، کاهش استرس بر روی بلبرینگ.
کاربردها: شفت‌های بلند، ماشین‌آلات کشاورزی، تجهیزات نساجی و سیستم‌های نقاله.

۳.۴. بلبرینگ کف‌گرد (Thrust Ball Bearings)

این بلبرینگ‌ها به طور خاص برای تحمل بارهای محوری طراحی شده‌اند و نمی‌توانند بارهای شعاعی را تحمل کنند.

ساختار: شامل دو رینگ (یکی برای شفت و دیگری برای هوزینگ) و یک مجموعه ساچمه و قفسه بین آن‌ها.
قابلیت: تحمل بارهای محوری در یک جهت (یک طرفه) یا دو جهت (دو طرفه).
انواع:
یک طرفه (Single Direction): برای بارهای محوری در یک جهت.
دو طرفه (Double Direction): برای بارهای محوری در هر دو جهت.
کاربردها: میزهای گردان، قلاب‌های جرثقیل، جک‌های پیچی و میزهای حفاری.

۳.۵. بلبرینگ‌های خاص SKF

SKF علاوه بر انواع استاندارد، بلبرینگ‌های ویژه‌ای را برای کاربردهای خاص با شرایط سخت تولید می‌کند:

بلبرینگ‌های ضد زنگ (Stainless Steel Bearings): برای محیط‌های مرطوب، خورنده یا کاربردهای صنایع غذایی و داروسازی که به بهداشت بالا نیاز دارند.
بلبرینگ‌های با سرعت بالا (High Speed Bearings): طراحی خاص برای کاهش اصطکاک و تولید گرما در سرعت‌های دورانی بسیار بالا، مانند اسپیندل‌های ماشین‌ابزار با دقت بالا.
بلبرینگ‌های با تحمل حرارت بالا (High Temperature Bearings): ساخته شده از مواد مقاوم در برابر حرارت بالا و با روانکار مخصوص برای دماهای عملیاتی فراتر از ۱۲۰ درجه سانتی‌گراد.
بلبرینگ‌های INSOCOAT: دارای پوشش عایق الکتریکی روی رینگ بیرونی یا داخلی برای جلوگیری از آسیب دیدگی ناشی از عبور جریان الکتریکی، که در موتورهای الکتریکی و ژنراتورها رایج است.
بلبرینگ‌های CARB® toroidal roller bearings: یک اختراع منحصر به فرد SKF که قابلیت خودتنظیمی بلبرینگ‌های کروی غلتشی را با قابلیت جابجایی محوری بلبرینگ‌های استوانه‌ای غلتشی ترکیب می‌کند. مناسب برای کاربردهایی که ترکیبی از ناهم‌راستایی و جابجایی محوری وجود دارد.
بلبرینگ‌های SKF Explorer: یک کلاس عملکردی جدید از SKF که عمر کاری طولانی‌تر، کاهش اصطکاک، تولید گرمای کمتر و کاهش صدا و لرزش را ارائه می‌دهند. این بلبرینگ‌ها با فرآیندهای تولید بهبود یافته و کیفیت مواد بالاتر ساخته می‌شوند.
بلبرینگ‌های هیبریدی (Hybrid Bearings): این بلبرینگ‌ها دارای رینگ‌های فولادی و ساچمه‌های سرامیکی (معمولاً از جنس نیترید سیلیکون) هستند.
مزایا: عایق الکتریکی ذاتی، سرعت‌های حدی بسیار بالاتر، عمر طولانی‌تر در روانکاری ضعیف، وزن کمتر و مقاومت بالا در برابر دماهای بالا.
کاربردها: موتورهای الکتریکی با سرعت بالا، اسپیندل‌های ماشین‌ابزار، توربوشارژرها و کاربردهایی که جریان الکتریکی می‌تواند به بلبرینگ آسیب برساند.

۴. مشخصات فنی بلبرینگ‌ها در کاتالوگ

هر بلبرینگ دارای مجموعه‌ای از مشخصات فنی است که برای انتخاب و کاربرد صحیح آن ضروری است. این مشخصات به تفصیل در کاتالوگ SKF ارائه شده‌اند.

۴.۱. قطر داخلی (Inner Diameter – d)

قطر سوراخ بلبرینگ که بر روی شفت نصب می‌شود. این مهم‌ترین پارامتر ابعادی برای تناسب بلبرینگ با شفت است. معمولاً با میلیمتر بیان می‌شود.

۴.۲. قطر خارجی (Outer Diameter – D)

قطر بیرونی بلبرینگ که درون هوزینگ قرار می‌گیرد. این پارامتر برای طراحی جایگاه بلبرینگ در هوزینگ حیاتی است. معمولاً با میلیمتر بیان می‌شود.

۴.۳. عرض (Width – B یا T)

پهنای بلبرینگ. این پارامتر برای تعیین فضای مورد نیاز در جهت محوری (طول شفت یا هوزینگ) اهمیت دارد. در بلبرینگ‌های کف‌گرد، گاهی با T (Total Width) نشان داده می‌شود.

۴.۴. ظرفیت تحمل بار (Load Carrying Capacity)

این پارامتر نشان‌دهنده میزان باری است که بلبرینگ می‌تواند تحمل کند. دو نوع اصلی ظرفیت بار وجود دارد:

ظرفیت بار دینامیکی پایه (C): حداکثر بار شعاعی (برای بلبرینگ‌های شیار عمیق، تماس زاویه‌ای و خودتنظیم) یا بار محوری (برای بلبرینگ‌های کف‌گرد) که بلبرینگ می‌تواند تحمل کند تا به عمر نامی یک میلیون دور برسد. این پارامتر برای محاسبه عمر دینامیکی بلبرینگ در شرایط بارگذاری متغیر استفاده می‌شود. واحد آن معمولاً کیلونیوتن (kN) است.
ظرفیت بار استاتیکی پایه (C0​): حداکثر بار شعاعی (برای بلبرینگ‌های شیار عمیق، تماس زاویه‌ای و خودتنظیم) یا بار محوری (برای بلبرینگ‌های کف‌گرد) که بلبرینگ می‌تواند تحمل کند، در حالی که در حالت سکون است، بدون اینکه دچار تغییر شکل پلاستیک دائمی بیش از حد شود. این پارامتر برای کاربردهایی که بلبرینگ در حال سکون تحت بار زیاد قرار می‌گیرد یا حرکت‌های نوسانی کوچک دارد، اهمیت دارد. واحد آن نیز کیلونیوتن (kN) است.

۴.۵. سرعت مجاز (Limiting Speed و Reference Speed)

سرعت حدی (Limiting Speed – nlim​): بالاترین سرعتی که بلبرینگ می‌تواند بدون خطر آسیب دیدگی ناشی از گرمای بیش از حد، لرزش یا سایر مسائل مکانیکی کار کند. این سرعت عمدتاً توسط نوع بلبرینگ، دقت ساخت، تلرانس‌ها و طرح قفسه تعیین می‌شود.
سرعت مرجع (Reference Speed – nr​): سرعتی که برای محاسبه حرارت تولید شده در بلبرینگ استفاده می‌شود. این سرعت به نوع روانکار، نوع قفسه و سایر عوامل حرارتی بستگی دارد و معمولاً در کاتالوگ‌ها در کنار ظرفیت بار ذکر می‌شود. انتخاب بلبرینگ با سرعت مجاز مناسب، برای جلوگیری از گرم شدن بیش از حد و خرابی زودرس حیاتی است.

۴.۶. کدهای C3، ZZ، 2RS و… (پسوندها و پیشوندها)

این کدها اطلاعات تکمیلی در مورد ویژگی‌های خاص بلبرینگ را ارائه می‌دهند:

پسوندهای لقی داخلی (Internal Clearance):
C2: لقی داخلی کمتر از حد نرمال.
Cn (یا بدون پسوند): لقی داخلی نرمال.
C3: لقی داخلی بیشتر از حد نرمال (رایج‌ترین برای کاربردهای عمومی).
C4: لقی داخلی بیشتر از C3.
C5: لقی داخلی بیشتر از C4.
انتخاب لقی مناسب بر اساس دما، نوع بار و دقت مورد نیاز صورت می‌گیرد.
پسوندهای آب‌بندی و محافظت (Sealing and Shields):
Z: یک آب‌بند فلزی (Shield) در یک طرف بلبرینگ.
ZZ (یا 2Z): دو آب‌بند فلزی در هر دو طرف بلبرینگ (بدون تماس با رینگ داخلی). محافظت در برابر ذرات بزرگ و حفظ روانکار.
RS1: یک آب‌بند لاستیکی (Seal) در یک طرف بلبرینگ (تماس با رینگ داخلی). محافظت بهتر در برابر آلودگی و حفظ روانکار.
2RS1: دو آب‌بند لاستیکی در هر دو طرف بلبرینگ. بالاترین سطح محافظت در برابر آلودگی و نشت روانکار.
RS2: نوعی دیگر از آب‌بند لاستیکی.
2RS2: دو آب‌بند لاستیکی در هر دو طرف.
پسوندهای روانکاری (Lubrication):
G، F، J، M: نشان‌دهنده نوع روانکار و مقدار پر شده در بلبرینگ (معمولاً گریس).
VL: بلبرینگ بدون گریس یا روغن.
پسوندهای قفسه (Cage Type):
J: قفسه فولادی پرسی.
M: قفسه برنجی ماشین‌کاری شده.
T: قفسه فنولیک (با کتان فشرده).
E: قفسه فیبر شیشه‌ای.
انتخاب قفسه بر اساس سرعت، دما و نوع روانکاری انجام می‌شود.
پسوندهای دقت (Precision):
P6: دقت بالاتر از حد نرمال (ISO P6).
P5: دقت بالاتر از P6 (ISO P5).
P4: دقت بالاتر از P5 (ISO P4).
این کدها به خصوص برای اسپیندل‌های ماشین‌ابزار و کاربردهای دقیق مهم هستند.

شناخت این مشخصات و پسوندها برای انتخاب دقیق و بهینه بلبرینگ بسیار ضروری است و کاتالوگ SKF مرجع اصلی برای تفسیر این کدهاست.

۵. آموزش کدخوانی بلبرینگ‌های SKF

کدهای بلبرینگ SKF یک سیستم استاندارد و بین‌المللی برای شناسایی و تعیین مشخصات دقیق هر بلبرینگ هستند. این کدها معمولاً از یک ترکیب عددی و الفبایی تشکیل شده‌اند که هر بخش آن معنی خاصی دارد.

مثال: تحلیل کد SKF 6205 ZZ C3

بیایید این کد را گام به گام تحلیل کنیم:

۶: اولین رقم (یا دو رقم اول) سری بلبرینگ را نشان می‌دهد و به نوع بلبرینگ و گاهی سری ابعادی آن اشاره دارد.
6: بلبرینگ شیار عمیق تک ردیفه.
سایر مثال‌ها:
1: بلبرینگ خودتنظیم تک ردیفه.
2: بلبرینگ خودتنظیم دو ردیفه یا بلبرینگ کروی غلتشی (Spherical Roller Bearing).
3: بلبرینگ مخروطی (Tapered Roller Bearing).
4: بلبرینگ دو ردیفه شیار عمیق.
7: بلبرینگ تماس زاویه‌ای.

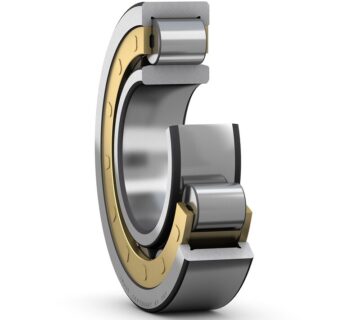

N: بلبرینگ استوانه‌ای غلتشی (Cylindrical Roller Bearing).
2: دومین رقم سری ابعادی (Dimension Series) را نشان می‌دهد و به نسبت قطر خارجی به قطر داخلی و عرض بلبرینگ اشاره دارد. این رقم با افزایش مقدار، نشان‌دهنده بلبرینگ‌های با استحکام بیشتر و ظرفیت بار بالاتر است.
0، ۱، ۲، ۳، ۴: از کوچکترین ابعاد به بزرگترین ابعاد (سری‌های سبک تا سنگین).
2: در این مثال، نشان‌دهنده یک سری ابعادی متوسط است.
05: دو رقم آخر (گاهی سه رقم آخر) اندازه سوراخ (Bore Diameter) بلبرینگ را نشان می‌دهد.
برای سوراخ‌های با قطر ۲۰ میلی‌متر به بالا، این دو رقم را در عدد ۵ ضرب می‌کنیم تا قطر سوراخ بر حسب میلیمتر به دست آید.
05×۵=۲۵ میلیمتر.
برای قطرهای خاص:
00 = 10 میلی‌متر
01 = 12 میلی‌متر
02 = 15 میلی‌متر
03 = 17 میلی‌متر
برای بلبرینگ‌های با قطر سوراخ کمتر از ۱۰ میلی‌متر، قطر سوراخ مستقیماً داده می‌شود (مثلاً ۶۲۸).
برای بلبرینگ‌های با قطر سوراخ ۵۰۰ میلی‌متر یا بیشتر، قطر سوراخ با اسلش (/) مشخص می‌شود، مانند ۶۲/۵۰۰ (قطر ۵۰۰ میلی‌متر).
ZZ: این پسوند نشان‌دهنده نوع آب‌بندی یا محافظت بلبرینگ است.
ZZ (یا 2Z): دو محافظ فلزی (Shields) در هر دو طرف بلبرینگ. این محافظ‌ها با رینگ داخلی تماس ندارند و عمدتاً برای جلوگیری از ورود ذرات بزرگ به داخل بلبرینگ و حفظ گریس استفاده می‌شوند. برای محیط‌های خشک و نسبتاً تمیز مناسب هستند.
C3: این پسوند نشان‌دهنده لقی داخلی (Internal Clearance) بلبرینگ است.
C3: لقی داخلی بیشتر از حد نرمال (Normal) است. این لقی اضافی برای جبران انبساط حرارتی شفت و هوزینگ در کاربردهایی که بلبرینگ تحت دماهای بالا کار می‌کند یا نیاز به تناسب‌های انقباضی (interference fit) دارد، ضروری است.

ساختار عددی کدها:

به طور کلی، کدهای اصلی بلبرینگ‌ها (مثلاً ۶۲۰۵) از ساختار زیر پیروی می‌کنند:

رقم اول/دوم: نوع بلبرینگ (مثلاً ۶ برای شیار عمیق، ۲ برای خودتنظیم و…)
رقم دوم/سوم: سری ابعادی (قطر خارجی و عرض)
دو رقم آخر: قطر داخلی سوراخ (معمولاً با ضرب در ۵)

پسوند و پیشوندها چه مفهومی دارند؟

پیشوندها (Prefixes): معمولاً قبل از کد اصلی بلبرینگ قرار می‌گیرند و نشان‌دهنده دسته‌بندی خاصی از محصولات یا ویژگی‌های کاربردی آن‌ها هستند. برخی از پیشوندهای رایج SKF عبارتند از:

K: مجموعه رولر و قفسه مخروطی (برای بلبرینگ‌های مخروطی).
W: بلبرینگ از جنس فولاد ضد زنگ (Stainless Steel).
AB: بلبرینگ با دقت بالا برای کاربردهای خاص (مثلاً ABEC).

پسوندها (Suffixes): بعد از کد اصلی بلبرینگ قرار می‌گیرند و جزئیات بیشتری در مورد طراحی، ساخت، مواد، لقی، آب‌بندی، قفسه، و سایر ویژگی‌های خاص بلبرینگ ارائه می‌دهند. تعداد پسوندها در کاتالوگ SKF بسیار زیاد و متنوع است و درک کامل آن‌ها نیاز به مراجعه به بخش مربوطه در کاتالوگ دارد. برخی از رایج‌ترین پسوندها عبارتند از:

پسوندهای مربوط به لقی داخلی: C1, C2, C3, C4, C5 (از لقی کمتر به بیشتر).
پسوندهای مربوط به آب‌بندی و محافظت: Z, ZZ, RZ, 2RZ, RS1, 2RS1, RS2, 2RS2 (فلزی، لاستیکی، یک طرفه، دو طرفه).
پسوندهای مربوط به قفسه: J (فولادی پرسی), M (برنجی ماشین‌کاری شده), T (پلی آمید), Y (برنجی پرسی).
پسوندهای مربوط به دقت: P6, P5, P4 (دقت بالاتر از حد نرمال).
پسوندهای مربوط به روانکاری: G (گریس مشخص), F (روغن خاص), L (گریس با دمای پایین), HT (گریس با دمای بالا).
پسوندهای مربوط به تحمل حرارت: S0, S1, S2, S3 (برای دماهای بالاتر از ۱۲۰ درجه سانتی‌گراد).
پسوندهای مربوط به ویژگی‌های خاص:
VA201, VA208, VA228: برای کاربردهای با دمای بسیار بالا.
VA301, VA305: برای کاربردهای با ارتعاش بالا.
VL0241, VL2071: برای بلبرینگ‌های عایق الکتریکی.
DB, DF, DT: برای آرایش جفتی بلبرینگ‌های تماس زاویه‌ای (رو به رو، پشت به پشت، پشت سر هم).

برای درک کامل و دقیق تمامی پسوندها و پیشوندها، مراجعه به بخش “Suffixes” یا “Designations” در کاتالوگ رسمی SKF ضروری است، زیرا هر پسوند می‌تواند چندین زیرشاخه داشته باشد و تفسیر صحیح آن نیازمند اطلاعات دقیق از کاتالوگ است.

۶. راهنمای انتخاب بلبرینگ مناسب

انتخاب بلبرینگ مناسب یک فرآیند مهندسی است که نیازمند درک عمیق از شرایط کاری و نیازهای کاربرد است. انتخاب نادرست می‌تواند منجر به خرابی‌های زودرس، اتلاف انرژی و هزینه‌های اضافی شود.

۶.۱. بر اساس نوع بار (شعاعی، محوری، ترکیبی)

بار شعاعی (Radial Load): باری که عمود بر محور شفت اعمال می‌شود.
بلبرینگ شیار عمیق: بهترین گزینه برای بارهای شعاعی و مقداری بار محوری.
بلبرینگ استوانه‌ای غلتشی (Cylindrical Roller Bearings): ظرفیت بار شعاعی بسیار بالا، اما بار محوری ناچیز.
بلبرینگ کروی غلتشی (Spherical Roller Bearings): ظرفیت بار شعاعی و تحمل ناهم‌راستایی بالا.
بار محوری (Axial Load / Thrust Load): باری که در امتداد محور شفت اعمال می‌شود.
بلبرینگ کف‌گرد (Thrust Ball Bearings / Thrust Roller Bearings): بهترین گزینه برای بارهای محوری خالص.
بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearings): برای بارهای محوری در یک جهت یا ترکیبی.
بار ترکیبی (Combined Load – شعاعی و محوری همزمان):
بلبرینگ تماس زاویه‌ای: در صورت بالا بودن بار محوری نسبت به شعاعی.
بلبرینگ شیار عمیق: در صورت غالب بودن بار شعاعی و پایین بودن بار محوری.
بلبرینگ مخروطی (Tapered Roller Bearings): برای بارهای ترکیبی بالا و تحمل شوک.
بلبرینگ کروی غلتشی (Spherical Roller Bearings): برای بارهای ترکیبی و ناهم‌راستایی.

۶.۲. بر اساس شرایط کاری (سرعت، دما، روانکاری)

سرعت (Speed):
سرعت‌های بالا: بلبرینگ‌های شیار عمیق با لقی C3 یا C4، بلبرینگ‌های تماس زاویه‌ای با دقت بالا (P5, P4)، و قفسه‌های ماشین‌کاری شده (M, J). همچنین، روانکاری با روغن یا گریس مناسب برای سرعت بالا.
سرعت‌های پایین: انعطاف‌پذیری بیشتر در انتخاب نوع بلبرینگ و روانکار.
دما (Temperature):
دماهای استاندارد: اکثر بلبرینگ‌های استاندارد تا ۱۲۰ درجه سانتی‌گراد را تحمل می‌کنند.
دماهای بالا (تا ۳۵۰ درجه سانتی‌گراد): استفاده از بلبرینگ‌های خاص SKF با پسوندهای VA201, VA208, VA228 که دارای تلرانس‌های خاص، تثبیت ابعادی برای دماهای بالا و روانکارهای مخصوص هستند.
دماهای پایین: نیاز به روانکارهای مخصوص برای دماهای پایین (مانند گریس با پسوند L).
روانکاری (Lubrication):
گریس: رایج‌ترین روش روانکاری، مناسب برای اکثر کاربردها. SKF انواع مختلفی از گریس‌ها را برای شرایط کاری متفاوت (سرعت بالا، دما بالا، محیط مرطوب و…) تولید می‌کند. بلبرینگ‌های آب‌بندی شده (2RS, ZZ) معمولاً با گریس از پیش پر شده‌اند.
روغن: برای سرعت‌های بسیار بالا، دماهای بالا، یا زمانی که نیاز به خنک‌کاری نیز وجود دارد، از روانکاری با روغن استفاده می‌شود.
انتخاب روانکار مناسب: بر اساس سرعت، دما، بار و محیط کاری، نوع و ویسکوزیته روانکار تعیین می‌شود. کاتالوگ SKF جداول راهنمای انتخاب گریس را ارائه می‌دهد.
آلودگی و محیط کاری:
محیط‌های آلوده (گرد و غبار، رطوبت): بلبرینگ‌های با آب‌بندی دوطرفه (2RS) برای محافظت کامل در برابر آلاینده‌ها.
محیط‌های خورنده (شیمیایی، آب دریا): بلبرینگ‌های ضد زنگ (Stainless Steel).
محیط‌های دارای جریان الکتریکی: بلبرینگ‌های عایق الکتریکی (INSOCOAT) یا بلبرینگ‌های هیبریدی.
ناهم‌راستایی (Misalignment):
ناهم‌راستایی شفت و هوزینگ: بلبرینگ‌های خودتنظیم (Self-Aligning Ball Bearings) یا بلبرینگ‌های کروی غلتشی (Spherical Roller Bearings) بهترین گزینه‌ها هستند.

۶.۳. نکات کلیدی در انتخاب اقتصادی و فنی

عمر نامی و عمر واقعی (Life Expectancy):
عمر نامی (L10​): تعداد دور یا ساعت کارکردی که ۹۰ درصد بلبرینگ‌ها در یک گروه مشابه، قبل از بروز اولین نشانه خستگی مواد، به آن دست می‌یابند. این مقدار با فرمول‌های استاندارد و بر اساس ظرفیت بار دینامیکی و بار اعمال شده محاسبه می‌شود.
عمر واقعی: عمر واقعی بلبرینگ تحت تأثیر عوامل متعددی مانند روانکاری، آب‌بندی، نصب صحیح، دما و ارتعاشات قرار می‌گیرد. SKF مفهوم “عمر اصلاح شده SKF” (SKF Modified Reference Life) را برای محاسبه دقیق‌تر عمر در شرایط واقعی معرفی کرده است.
تلرانس‌ها و فیت (Tolerances and Fits): انتخاب تلرانس و فیت مناسب بین شفت و رینگ داخلی و همچنین بین هوزینگ و رینگ بیرونی، برای جلوگیری از لغزش، گرمای بیش از حد و کاهش عمر بلبرینگ حیاتی است. کاتالوگ SKF جداول مربوط به فیت‌های پیشنهادی را بر اساس کاربرد و بار ارائه می‌دهد.
ملاحظات اقتصادی: در حالی که کیفیت بالا (مانند SKF Explorer) می‌تواند طول عمر و کارایی را به طور چشمگیری افزایش دهد، هزینه اولیه نیز باید در نظر گرفته شود. تحلیل هزینه-فایده (Cost-Benefit Analysis) می‌تواند به انتخاب بهینه کمک کند. گاهی اوقات، سرمایه‌گذاری بیشتر در بلبرینگ‌های با کیفیت‌تر، به دلیل کاهش خرابی‌ها و هزینه‌های نگهداری، در بلندمدت مقرون به صرفه‌تر است.
مشاوره با متخصصین SKF: در کاربردهای پیچیده و حیاتی، توصیه می‌شود از ابزارهای آنلاین انتخاب بلبرینگ SKF (مانند SKF Bearing Select) یا مشاوره مستقیم با مهندسان فروش و پشتیبانی فنی SKF استفاده شود.
محاسبات پیشرفته: برای بارهای پیچیده، سرعت‌های بالا، دماهای متغیر و شرایط خاص، انجام محاسبات پیشرفته‌تر مانند تحلیل خستگی، تحلیل ارتعاشات و تحلیل حرارتی ضروری است که ابزارهای نرم‌افزاری SKF می‌توانند در این زمینه کمک‌کننده باشند.

۷. معادل‌سازی بلبرینگ SKF با برندهای دیگر

در بسیاری از موارد، لازم است بلبرینگی از برند SKF با نمونه‌ای مشابه از برند دیگر جایگزین شود. این فرآیند که “معادل‌سازی” یا “کراس رفرنس” (Cross-referencing) نامیده می‌شود، نیازمند دقت بالا است تا از عملکرد صحیح و عدم آسیب به سیستم اطمینان حاصل شود.

۷.۱. مقایسه با FAG، KOYO، NSK، NTN و سایر برندهای معتبر

برندهای مطرحی مانند FAG (از گروه Schaeffler), KOYO, NSK, NTN و Timken، همگی بلبرینگ‌های با کیفیت و استانداردهای جهانی تولید می‌کنند. اصول کدخوانی در این برندها مشابه SKF است، اما تفاوت‌هایی در جزئیات کدها، پسوندها و پیشوندها وجود دارد.

FAG (Schaeffler Group): یکی از رقبای اصلی SKF، با سابقه طولانی در تولید بلبرینگ. کدهای FAG نیز از ساختار مشابهی پیروی می‌کنند، اما پسوندها و پیشوندهای خاص خود را دارند. (مثلاً پسوندهای E, TVP, M برای قفسه، C3, C4 برای لقی).
KOYO (JTEKT Corporation): برند ژاپنی معروف به دقت و کیفیت بالا. کدهای آن‌ها نیز از ساختار اعداد اصلی تبعیت می‌کنند، اما پسوندها می‌توانند متفاوت باشند.
NSK: دیگر برند ژاپنی برجسته در صنعت بلبرینگ. NSK نیز دارای سیستم کدگذاری خاص خود است که نیاز به مراجعه به کاتالوگ‌های اختصاصی آن‌ها دارد.
NTN: یکی دیگر از تولیدکنندگان بزرگ ژاپنی. کدهای NTN نیز منطق خاص خود را دارند.
TIMKEN: متخصص در بلبرینگ‌های مخروطی، اما سایر انواع بلبرینگ‌ها را نیز تولید می‌کند. سیستم کدگذاری آن‌ها به خصوص برای بلبرینگ‌های مخروطی ممکن است متفاوت باشد.

۷.۲. معرفی جداول معادل‌سازی و نحوه استفاده از آن‌ها

برای تسهیل فرآیند معادل‌سازی، جداول و نرم‌افزارهای خاصی وجود دارند:

جداول معادل‌سازی (Cross-Reference Charts): بسیاری از تامین‌کنندگان بلبرینگ، وب‌سایت‌های تخصصی و حتی برخی کاتالوگ‌ها، جداول معادل‌سازی را ارائه می‌دهند. این جداول معمولاً شامل ستون‌هایی برای کد بلبرینگ یک برند و کد معادل آن در برندهای دیگر هستند.
نحوه استفاده:
شناسایی کامل کد SKF: ابتدا باید کد کامل بلبرینگ SKF مورد نظر را به همراه تمامی پسوندها و پیشوندهای آن شناسایی کنید (مثلاً SKF 6205-2RS1/C3).
مراجعه به جدول معادل‌سازی: کد SKF را در جدول پیدا کنید.
یافتن کد معادل: کد معادل در برندهای دیگر (FAG, KOYO, NSK, NTN و…) را در ستون‌های مربوطه پیدا کنید.
بررسی مشخصات فنی: مهم‌ترین گام: پس از یافتن کد معادل، حتماً باید مشخصات فنی کامل (قطر داخلی، خارجی، عرض، ظرفیت بار، سرعت مجاز، نوع آب‌بندی، لقی داخلی و جنس قفسه) بلبرینگ معادل را در کاتالوگ رسمی آن برند با بلبرینگ SKF اصلی مقایسه کنید. تفاوت‌های جزئی در پسوندها ممکن است به تفاوت‌های مهم در عملکرد منجر شود. به عنوان مثال، 2RS1 در SKF ممکن است دقیقاً معادل DDU در NSK یا 2RSR در FAG نباشد، به خصوص در مورد نوع ماده آب‌بندی یا میزان اصطکاک.

هشدار: هرگز بدون تطبیق دقیق مشخصات فنی، تنها بر اساس کد اصلی اقدام به خرید بلبرینگ معادل نکنید. برخی شرکت‌ها ممکن است جداول معادل‌سازی را بدون در نظر گرفتن تمامی جزئیات پسوندها ارائه دهند.

۷.۳. تبدیل کد برندهای چینی به SKF

بلبرینگ‌های چینی در بازار بسیار رایج هستند و اغلب قیمت پایین‌تری دارند. اما کیفیت، دقت و طول عمر آن‌ها می‌تواند به طور قابل توجهی متفاوت باشد. بسیاری از تولیدکنندگان چینی کدهای خود را بر اساس استانداردهای ISO و به شباهت کدهای برندهای معتبر مانند SKF طراحی می‌کنند.

چالش‌ها:
عدم استانداردسازی کامل: ممکن است پسوندها یا پیشوندهای مورد استفاده در برندهای چینی، معنای دقیقاً یکسانی با SKF نداشته باشند.
تفاوت در کیفیت مواد و ساخت: حتی اگر ابعاد یکسان باشد، کیفیت فولاد، دقت ماشین‌کاری، نوع و مقدار گریس، و کیفیت آب‌بندی می‌تواند متفاوت باشد که مستقیماً بر طول عمر و عملکرد بلبرینگ تأثیر می‌گذارد.
عدم دسترسی به کاتالوگ‌های جامع: بسیاری از برندهای چینی کاتالوگ‌های فنی جامع و قابل اعتمادی مانند SKF ارائه نمی‌دهند.
توصیه:
در صورت نیاز به جایگزینی بلبرینگ SKF با برند چینی، اکیداً توصیه می‌شود که فقط ابعاد اصلی (d, D, B) را مقایسه کنید و انتظار عملکرد یکسان را نداشته باشید.
برای کاربردهای حیاتی و ماشین‌آلات حساس، استفاده از بلبرینگ‌های معتبر و اصلی توصیه می‌شود.
در صورتی که مجبور به استفاده از برندهای چینی هستید، از تامین‌کنندگان معتبر خرید کنید و در صورت امکان، نمونه بلبرینگ را از لحاظ ابعادی و کیفی با ابزارهای دقیق بررسی کنید.

۸. مزایای استفاده از برند SKF در صنعت

انتخاب SKF برای تأمین بلبرینگ‌ها و راه‌حل‌های مربوطه، مزایای متعددی را برای کسب‌وکارهای صنعتی به همراه دارد که فراتر از صرفاً خرید یک قطعه مکانیکی است.

۸.۱. کیفیت ساخت بی‌نظیر

مواد اولیه با کیفیت بالا: SKF از فولادهای با خلوص بالا و روش‌های عملیات حرارتی پیشرفته برای تولید رینگ‌ها، ساچمه‌ها و رولرها استفاده می‌کند. این امر منجر به سختی، مقاومت به سایش و طول عمر خستگی بالاتر می‌شود.
دقت تولید بالا: فرآیندهای تولید SKF با کنترل‌های کیفیت دقیق و تلرانس‌های بسیار محکم انجام می‌شوند. این دقت بالا، منجر به کاهش اصطکاک، تولید گرمای کمتر، صدا و لرزش پایین‌تر و در نهایت، عملکرد روان‌تر و پایدارتر می‌شود.
نوآوری در طراحی: SKF پیوسته در تحقیق و توسعه سرمایه‌گذاری می‌کند و فناوری‌های جدیدی مانند بلبرینگ‌های SKF Explorer، بلبرینگ‌های CARB و بلبرینگ‌های INSOCOAT و همچنین بلبرینگ‌های هیبریدی را معرفی کرده است که عملکرد را در شرایط کاری خاص به طور چشمگیری بهبود می‌بخشند.

۸.۲. طول عمر بالا و قابلیت اطمینان

افزایش عمر خستگی: به لطف کیفیت مواد و فرآیندهای تولید پیشرفته، بلبرینگ‌های SKF دارای عمر خستگی بالاتری هستند، به این معنی که می‌توانند بارهای تکراری بیشتری را قبل از بروز خستگی مواد تحمل کنند.
کاهش خرابی‌های ناگهانی: طراحی دقیق و کیفیت ساخت بالا، احتمال خرابی‌های غیرمنتظره و ناگهانی بلبرینگ را به حداقل می‌رساند که منجر به افزایش قابلیت اطمینان ماشین‌آلات و کاهش زمان توقف تولید (Downtime) می‌شود.
عملکرد پایدار: بلبرینگ‌های SKF در طول عمر خود عملکرد پایدار و قابل پیش‌بینی را ارائه می‌دهند، که به برنامه‌ریزی بهتر نگهداری و تعمیرات کمک می‌کند.

۸.۳. خدمات پس از فروش و پشتیبانی فنی جامع

کاتالوگ‌های جامع و ابزارهای آنلاین: همانطور که پیشتر ذکر شد، SKF کاتالوگ‌های دقیق و ابزارهای آنلاین پیشرفته‌ای (مانند SKF Bearing Select) را برای انتخاب، محاسبه و طراحی سیستم‌های بلبرینگ ارائه می‌دهد.
مشاوره مهندسی: SKF دارای شبکه گسترده‌ای از مهندسان فروش و متخصصان فنی است که مشاوره تخصصی در زمینه انتخاب، نصب، روانکاری، عیب‌یابی و نگهداری بلبرینگ‌ها را ارائه می‌دهند.
آموزش: SKF برنامه‌های آموزشی مختلفی را برای مشتریان و شرکای خود برگزار می‌کند تا دانش فنی آن‌ها را در زمینه بلبرینگ‌ها و نگهداری ماشین‌آلات ارتقاء دهد.
شبکه توزیع گسترده: دسترسی آسان به محصولات SKF از طریق یک شبکه توزیع جهانی و نمایندگی‌های معتبر در سراسر جهان.

۸.۴. صرفه‌جویی در هزینه تعمیرات و نگهداری (Total Cost of Ownership – TCO)

اگرچه قیمت اولیه بلبرینگ‌های SKF ممکن است کمی بالاتر از برندهای ناشناخته باشد، اما در نظر گرفتن “هزینه کل مالکیت” (TCO) تصویر متفاوتی را نشان می‌دهد:

کاهش توقفات برنامه‌ریزی نشده: بلبرینگ‌های با کیفیت SKF، به دلیل طول عمر بالا و قابلیت اطمینان، منجر به کاهش چشمگیر توقفات ناگهانی و برنامه‌ریزی نشده در خطوط تولید می‌شوند. هر ساعت توقف تولید می‌تواند هزینه‌های گزافی را به همراه داشته باشد.
کاهش هزینه‌های تعویض: طول عمر بیشتر به معنای دفعات کمتر تعویض بلبرینگ است که هزینه‌های مربوط به خرید قطعه جدید، نیروی کار، و از دست رفتن تولید را کاهش می‌دهد.
افزایش عمر سایر قطعات: عملکرد روان و دقیق بلبرینگ‌های SKF، به کاهش تنش و سایش در سایر اجزای مکانیکی مرتبط (مانند شفت، هوزینگ، چرخ‌دنده‌ها) کمک کرده و عمر مفید آن‌ها را نیز افزایش می‌دهد.
کاهش مصرف انرژی: اصطکاک کمتر در بلبرینگ‌های با کیفیت، منجر به کاهش مصرف انرژی در ماشین‌آلات می‌شود که در بلندمدت صرفه‌جویی قابل توجهی را به همراه دارد.
بهبود ایمنی: خرابی بلبرینگ می‌تواند منجر به حوادث ایمنی شود. استفاده از بلبرینگ‌های با کیفیت و قابل اطمینان SKF به افزایش ایمنی محیط کار کمک می‌کند.

به طور خلاصه، انتخاب بلبرینگ SKF یک سرمایه‌گذاری هوشمندانه است که با ارائه کیفیت، طول عمر، و پشتیبانی فنی عالی، به افزایش بهره‌وری، کاهش هزینه‌های عملیاتی و افزایش قابلیت اطمینان سیستم‌های صنعتی منجر می‌شود.
