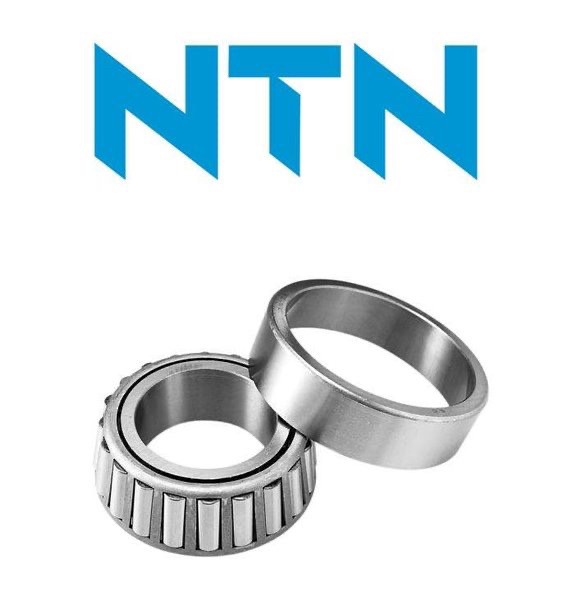

رولبرینگ NTN مخروطی

اس کا اف پلاس تامین کننده و عرضه کننده انواع رولبرینگ مخروطی NTN می باشد:

رولبرینگ مخروطی ان تی ان (یک ردیفه)
رولبرینگ مخروطی ان تی ان (دو ردیفه)
رولبرینگ مخروطی ان تی ان (چهار ردیفه)
رولبرینگ مخروطی ان تی ان (کف گرد)

مشخصات فنی رولبرینگ مخروطی ان تی ان

این بیرینگ ها دارای شیار غلتک مخروطی در حلقه بالایی و پایینی بوده و جزء غلتشی نیز در آنها به شکل مخروطی می باشد. این نوع برینگ ها برای تحمل بارهای مرکب (شعاعی و محوری) مناسب است. قدرت تحمل بار محوری به زاویه شیار حلقه بیرونی بستگی دارد. این رولبرینگ ها قابلیت تفکیک شدن را دارند.

نوع تحمل بار: قابلیت تحمل بارهای شعاعی، شعاعی محوری همزمان و بار محوری فقط از یک سمت را دارند.

انواع مختلف رولبرینگ مخروطی NTN

یکی از انواع مخصوص این بیرینگ ها نوع TQ بوده که دارای طراحی خاصی در لبه داخلی با غلتک ها می باشد که عمل روانکاری در محل تماس را بهینه ساخته و نیز شیار غلتک ها به طور مخصوص جهت توزیع مناسب بار ساخته شده است. از مشخصه های این نوع رولبرینگ کاهش اصطکاک و افزایش قدرت تحمل بار می باشد. نوع دیگری که طراحی مخصوصی دارند جهت کار در بارهای سنگین نظیر رولبرینگ های پینیون در دیفرانسل اتومبیل است.

رولبرینگ یک ردیفه مخروطی NTN

این رولبرینگ ها در دو اندازه متریک و اینچی تولید می شوند، در اندازه های اینچی حلقه داخلی به همراه قفسه غلتک ها یک شماره و حلقه بیرونی یک شماره دیگر است که یک رولبرینگ مخروطی کامل شامل هر دوی این شماره ها می شود.

نوع تحمل بار: تحمل بار محوری از یک جهت، تحت بار شعاعی یک بار محوری در بیرینگ تولید می شود.

نکات استفاده از رولبرینگ مخروطی ان تی ان تک ردیفه

پسوند K علامت رولبرینگ مخروطی با ابعاد اینچی است.
برای این که سرخوردگی غلتک ها بر روی شیار به وجود نیاید رولبرینگ باید همیشه تحت حداقل بار قرار داشته باشد.
بار اولیه خیلی بزرگ باعث افزایش اصطکاک و گرما می شود.
رولبرینگ مخروطی به علت نوع طراحی خاص در بعضی شرایط باید به صورت دو تایی نصب شود تا به لقی یا بار اولیه یکسان برسد.
رولبرینگ مخروطی تک ردیفه مخصوص نصب دوتایی
در شراطی که استفاده از یک رولبرینگ مخروطی جهت تحمل مقدار بار مورد نظر کافی نباشد یا مجبور به موقعیت دهی شافت از دو طرف باشیم از دو رولبرینگ مخروطی استفاده می شود.
هر مقدار ناهمراستایی شافت در این رولبرینگ های دو تایی موجب کوتاه شدن طول عمر بیرینگ می شود.
قفسه فولادی این رولبرینگ ها فولادی می باشد.
لقی محوری داخل رولبرینگ ها توسط حلقه فاصله گذار تعیین می شود.

بلبرینگ ان تی ان (NTN)

رولبرینگ دو ردیفه مخروطی NTN

رولبرینگ دو ردیفه مخروطی توانایی تحمل بارهای سنگین را دارد. آنها برای تحمل بارهای ترکیبی (محوری و شعاعی) مناسب می باشند. استفاده عمده این نوع رولبرینگ در گیربکس ها، لوازم و تجهیزات جرثقیل، دستگاه های نورد کاری و ماشین های مورد استفاده در صنایع معدن کاری است. رولبرینگ دو ردیفه مخروطی NTN در دو شکل و طرح مختلف ساخته می شوند و دارای دو ردیف رینگ خارجی و دو رینگ داخلی با غلتک و قفسه نگهدارنده است. هر دو بیرینگ در طرح های مختلف تولید می شوند.

مزایای رولبرینگ مخروطی چهار ردیفه توسعه یافته NTN

نصب ساده تر به دلیل اجزا کمتر
بهبود پخش فشار روی چهار غلتک که منجر به سایش کمتر و طولانی شدن سیکل های سرویس آن

رولبرینگ چهار ردیفه مخروطی NTN

رولبرینگ مخروطی چهار ردیفه به صورت موفقیت آمیزی در سراسر جهان در کارخانه های نورد و لوله در سرعت های کم تا متوسط استفاده شده است. رولبرینگ مخروطی چهار ردیفه به خاطر طراحی آن باید داخل محفظه قرار گیرد. غلتک های این رولبرینگ دارای تلرانس تطابق گشادی است. این تطابق گشادی دارای مضراتی است که باعث می شود رینگ داخلی آن زیر بار روی تکیه گاه آن منحرف شده و باعث سایش شود، به خاطر این که تکیه گاه در حالت نرمال دارای سختی کمتری نسبت به رینگ داخلی است. برای حل این مشکل و کاهش اصطکاک بیرینگ ها، شیار حلزونی و شیار روغن کاری روی لبه رینگ داخلی تعبیه شده است. این شیارها توانایی ایجاد لایه روغن بین نقاط تماس رینگ داخلی و نشیمنگاه را داشته به علاوه این شیارهای پر شده با گریس توانایی جذب اصطکاک را دارند. رولبرینگ های مخروطی چهار ردیفه را نه فقط با طراحی عادی با رینگ واسطه بین رینگ خارجی و داخلی بلکه با طراحی اصلاح شده جدید که رینگ واسطه به صورت یکپارچه تعبیه شده است در رنج وسیعی تولید می کنند.

رولبرینگ کف گرد مخروطی NTN

در طرح پر مصرف این نوع بیرینگ، سطح تماس واشر شفت مخروطی می باشد و سطح تماس واشر نشیمنگاه، تخت می باشد. برای اجتناب از لغزش، مشابه حالتی که در رولبرینگ های کف گرد استوانه ای ایجاد می شود، زاویه مخروط در غلتک ها به شکلی انتخاب شده است که راستای خطوط تماس، همدیگر را در محور بیرینگ قطع نمایند. غلتک ها توسط لبه واشر شفت و همچنین توسط قفسه هایی غالبا برنج ماشینکاری شده، در جای خود مهار می شوند. بیرینگ ها توانایی جابجایی و تنظیم در جهت محوری را دارند. این نوع بیرینگ در ماشین آلات نورد به کار می روند. نوع پر غلتک آنها توسط یک کلاهک پرس شده از ورق، کنار هم نگه داشته می شوند. ترجیحا نوع پر غلتک به عنوان سگدست فرمان در وسایل نقلیه موتوری استفاده می شود. این نوع بیرینگ بسیار جمع و جور تولید شده است و توانایی حمل بارهای خیلی سنگین محوری و بارهای ضربه ای را دارد.

شماره فنی رولبرینگ مخروطی کف گرد تک ردیفه NTN

CRT2010، CRT3409، CRT4604، CRT6803، CRT2014، CRT3410، CRT4605، CRT7012، CRT2223، CRT3503، CRT4707V، CRT7207، CRT2301، CRT3617، CRT5103، CRT8101، CRT2503، CRT4108، CRT5207، CRT8104، CRT2615، CRT4112، CRT5613، CRT9002، CRT2906، CRT4105، CRT5804، CRT9003، CRT3018، CRT4405، CRT6408، CRT10202، CRT3407، CRT4502، CRT6401، CRT12002، CRT18401

کد فنی رولبرینگ مخروطی کف گرد دو ردیفه NTN

CRTD3401، CRTD5217، CRTD9408، CRTD3618، CRTD6001، CRTD11002، CRTD4013، CRTD6104، CRTD8201، CRTD4203، CRTD6406، CRTD8403، CRTD4401، CRTD6404، CRTD8802، CRTD4802، CRTD7012، CRTD5005، CRTD4803، CRTD7612، CRTD5216

بلبرینگ ان تی ان (NTN)

مزایای رولبرینگ مخروطی NTN

هدایت محوری دقیق شافت
قدرت تحمل بار محوری
قدرت تحمل بار شعاعی بالا
نصب ساده
تعیین لقی محوری شافت
نگهداری و روانکاری ساده تر
ترتیب قرارگیری این بیرینگ ها رو به رو و پشت به پشت حلقه بیرونی (بار محوری از هر دو طرف کنترل می شود) می باشد.
