بررسی بلبرینگ های کف گرد
همانطور که گفته شد بلبرینگ های کف گرد که به لاتین Thrust Ball Bearings نامیده می شوند از انواع بلبرینگ های پر مصرف می باشند که می توانند دارای قفسه های فولادی و یا قفسه برنجی باشند که هرکدام در موارد خاص و کاربردی متفاوت مورد استفاده قرار می گیرند همچنین این نوع از بلبرینگ ها دارای انواع یک ردیفه و دو ردیفه می باشند.
بررسی بلبرینگ کف گرد
بلبرینگ های کف گرد یک ردیفه
از بلبرینگ های کف گرد یک ردیفه در مواردی استفاده می شودکه تحمل بار و محوری سافت فقط از یک زاویه اعمال می گردد و همچنین به هیچ وجه نباید بارهای شعاعی بر این نوع از بلبرینگ ها اعمال شود.
بلبرینگ های کف گرد یک ردیفه از یک واشر شافت تشکیل شده است که دارای شیار ساچمه ای می باشد و همچنین قفسه به همراه ساچمه ها و یک واشر محفظه با شیار ساچمه است. همچنین این واشر می تواند به سه صورت تخت ، مسطح و یا حتی به صورت قوسی طراحی و ساخته شود و این نکته قابل ذکر می باشد که اگر واشر نشیمن گاه استفاده گردد ، این نوع از بلبرینگ ها می توانند ناهمراستائی با شافت را تطابق دهد.
بلبرینگ های کف گرد یک ردیفه می توانند به سادگی تفکیک شوند و می توان گفت از مزایای این نوع از بلبرینگ ها نصب آسان این نوع بلبرینگ می باشد که با توجه به تفکیک شدن ، امکان پذیر می باشد.

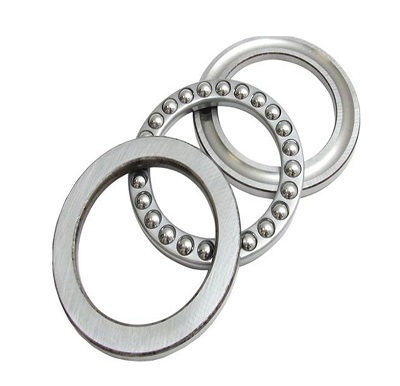

بلبرینگ کف گرد
بلبرینگ های کف گرد دو ردیفه
نوع دیگری از این نوع بلبرینگ ها ، بلبرینگ های کف گرد دو ردیفه می باشند که این نوع بلبرینگ می تواند بارهای وارده محوری را در دو جهت تحمل کند ولی امکان تحمل بارهای شعاعی را دارا نیست که می توان گفت این مورد از معایب بلبرینگ های کف گرد می باشد.بلبرینگ های کف گرد دو ردیفه از یک یک واشر شافت با دو شیار ساچمه در دو طرف خود، دو سری قفسه و ساچمه و دو واشر محفظه تشکیل شده اند و باز هم مانند بلبرینگ های کف گرد تک ردیفه می توانند واشرهایی به شکل مسطح و یا حتی قوسی باشند.
